Tomographie rayon X
Une technologie d’imaginerie 3D haute définition
La tomographie rayon X permet d’obtenir une représentation tridimensionnelle interne d’un objet sans le détériorer. Cette technologie est utilisée dans l’industrie pour analyser des pièces complexes, détecter des défauts internes et contrôler la qualité des assemblages.
Comment fonctionne la tomographie par rayons x ?
Le principe de la tomographie repose sur l’acquisition d’une série d’images radiographiques 2D de l’échantillon, prises sous différents angles au cours d’une rotation complète. Le tomographe émet des rayons X qui traversent la pièce ; un capteur enregistre ensuite l’atténuation du rayonnement en fonction de la densité des matériaux traversés.
Ces centaines, voire ces milliers d’images sont ensuite assemblées grâce à un algorithme de reconstruction 3D, qui reconstitue le volume interne complet de l’objet, coupe par coupe. Le résultat : un modèle numérique fidèle, exploitable pour toutes sortes d’analyses, avec une résolution pouvant descendre à l’échelle du micron selon les équipements utilisés.
FONCTIONNALITÉS
Quels défauts peut détecter la tomographie à rayon X ?
La haute résolution offerte par cette technologie permet de repérer des anomalies souvent indétectables par d’autres types de contrôle :

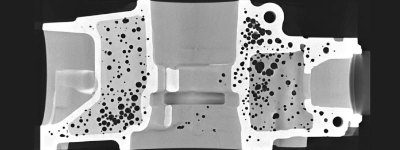

Porosités et bulles d'air internes

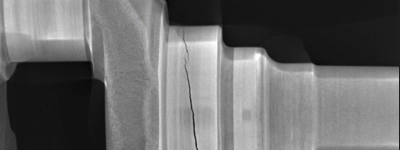

Fissures et microfissures

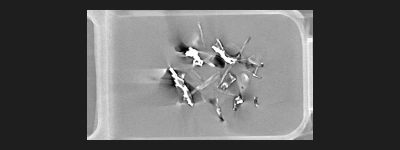

Inclusions de corps étrangers dans la matière

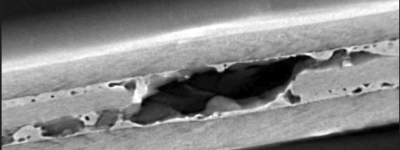

Défauts d'assemblage ou de collage
Variations dimensionnelles et déformations

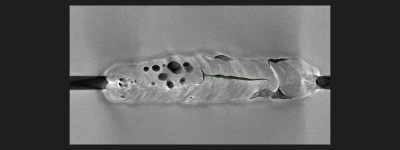

Défauts de soudure ou de brasure
Cette analyse fine de la structure interne permet d’anticiper les défaillances, d’optimiser la qualité de production et de sécuriser les assemblages critiques, en particulier dans des secteurs exigeants comme l’aéronautique, l’automobile, le médical ou l’électronique.
SERVICE LEVERAIZE
Leveraize : notre service de tomographie rayon X
Nous mettons à votre disposition notre expertise pour répondre à tous vos besoins en matière de contrôle, d’inspection et d’analyse de pièces. Que ce soit dans le cadre d’un projet de recherche, d’un développement produit ou d’un contrôle qualité en série, nous réalisons des études à la demande et développons des logiciels de détection de défauts sur mesure, adaptés à votre domaine d’activité et à la complexité de vos échantillons.
FAQ - Vos questions à propos de la tomographie rayon X
Définition : La tomographie rayon X, aussi appelée tomographie à rayons X, est une technologie d’imagerie 3D non destructive qui permet de visualiser la structure interne d’un objet à partir de données collectées par un scanner à rayons X. Contrairement aux méthodes de contrôle traditionnelles, elle offre une vision complète du volume, sans découpe ni destruction de l’échantillon.
Principe de reconstruction 3D : Le principe repose sur l’acquisition de multiples images radiographiques prises sous différents angles, ensuite traitées par un logiciel de reconstruction volumique. Ce processus permet de générer un modèle 3D précis, exploitable pour l’analyse dimensionnelle, la détection de défauts ou l’étude de la matière.
- Contrôle non destructif : la pièce analysée reste intacte et utilisable après le scan
- Analyse complète de la structure interne, impossible à obtenir autrement sans découpe
- Haute résolution, permettant de détecter les plus petits défauts (porosités, fissures, inclusions
- Gain de temps grâce à une acquisition rapide et une exploitation facilitée des données
- Polyvalence : applicable à de nombreux types de matériaux et de secteurs (industrie, recherche, développement)
- Fiabilité des mesures dimensionnelles, utile pour le contrôle qualité et la validation de conformité
Alors que la radiographie X fournit une simple projection 2D de l’objet, la tomographie rayon X permet une reconstruction 3D complète, offrant une analyse bien plus fine de la structure interne et des éventuels défauts.
| Radiographie X | Tomographie rayon X | |
| Résultat | Image 2D | Volume 3D |
| Analyse interne | Limitée | Complète |
| Mesure dimensionnelle | Faible | Possible |
| Détection défauts | Partielle | Très précise |
